7 07 2014

Upgrade de SCVMM 2012 SP1 à SCVMM 2012 R2

Guillaume Lacaille | System Center Virtual Machine Manager | 0

Petite compilation de mes notes concernant l’upgrade d’un cluster SCVMM 2012 SP1 vers 2012 R2.

Dans cet article je vais résumer rapidement les points importants à suivre lors d’une mise à jour d’un cluster SCVMM 2012 SP1 vers R2, avec l’intégration d’un environnement VMware et la mise à jour du système vers 2012 R2 également.

Prérequis

Suite System Center

Avant de faire la mise à jour de Virtual Machine Manager, assurez-vous que les produits suivants sont bien à jour en version 2012 R2 AVANT de faire l’upgrade:

Service Management Automation (SMA)
Orchestrator (SCOrch);
Service Manager (SCSM);
Data Protection Manager (SCDPM);
Operation Manager (SCOM) et la console installée sur le serveur SCVMM.
Configuration Manager (SCCM).

Pour plus d’informations: http://technet.microsoft.com/en-us/library/dn521010.aspx

Sources

Avant de mettre à jour, je vous invites à récupérer les binaires suivants:

Windows Server 2012 R2 (selon votre contrat de licence);
System Center Virtual Machine Manager 2012 R2 (selon votre contrat de licence);
Windows Assessment and Deployment Kit (Windows ADK) for Windows 8.1 Update;
Update Rollup 2 pour System Center 2012 R2 Virtual Machine Manager.

Documentation

Si vous avez la documentation de votre installation SCVMM 2012 SP1 (bien !), relisez-là et vérifiez que vous avez bien en main les éléments suivants (sinon NOTEZ-LES !):

Nom du cluster SCVMM;
Adresse IP du cluster SCVMM;
Quorum du cluster (si fileshare);
Nom de l’instance de la base de données SQL et Credentials de la base de donnée utilisé par SCVMM (ne doit PAS être votre compte utilisateur !!!);
Nom de l’utilisateur qui fait tourner le service SCVMM ;
Informations des différentes instances VMware (noms des vCenter servers, ESXis, Credentials);

Backups

Réalisez un backup de vos serveurs SCVMM avant la mise à jour. Si ce sont des serveurs virtualisés, c’est le moment de faire en plus un checkpoint (VM arrêtée).

Avant de commencer quoi que ce soit, faites un backup de votre base de donnée SCVMM. Dans la console SCVMM, dans l’onglet Settings, cliquez sur Backup dans le bandeau:

Figure 1: Backup

Puis entrez le share dans lequel stocker le backup. Cet emplacement ne doit pas être l’un de vos serveurs SCVMM bien entendu ! En ce qui me concerne, le backup faisait environ 800MB.

Figure 2: VMM Backup Share

En cas de soucis pendant l’upgrade, vous pourrez toujours revenir au point de départ avec la procédure suivante en 3 étapes:

Serveurs VMM arrêtés, ouvrez votre console SQL Server Management Studio et restaurez la base de donnée à partir du backup réalisé à l’instant.
Faites un Apply (PAS DELETE), de votre checkpoint pour revenir au point de départ.
Redémarrez vos serveurs VMM.

Procédure:

Je ne détaillerais que les points importants ici:

Si vous avez des serveurs VMware vCenter Server, dans la console SCVMM, allez dans l’onglet Fabric, puis l’onglet vCenter Server. Sélectionnez chaque serveur vCenter Server et cliquez sur Remove. (http://technet.microsoft.com/en-us/library/dn469610.aspx).
Fermez toutes vos consoles VMM puis arrêtez le cluster SCVMM depuis la console Failover Cluster Manager.
Connectez-vous sur le noeud passif du cluster VMM (enfin, ça ne veut pas dire grand chose sur un cluster qui est arrêté…);
Dans le Control Panel, sélectionnez Microsoft System Center 2012 Virtual Machine Manager et cliquez sur Uninstall.
Sélectionnez Remove features.
Figure 3: Remove features
Sélectionnez VMM Management server Figure 3: Remove features et VMM Console.

Figure 4: VMM Management Server et la Console
Cliquez sur Yes si l’assistant vous indique que ce serveur fait partis d’un cluster.
Assurez-vous que Retain database est bien sélectionné et cliquez sur Next puis Uninstall.
Figure 5: Retain Database
Une fois terminé, désinstallez Assessment and Deployment Kit.
Recommencez sur les autres noeuds du cluster, toujours avec l’option Retain database cochée.
Si vous souhaitez mettre à jour le système vers Windows Server 2012 R2 (in-place upgrade, je suis pas fan, mais ça fonctionne), continuez ici, sinon allez à l’étape 21.
Dans la console Failover Cluster Manager, cliquez dans More Actions puis Destroy Cluster….
Figure 6: Destroy Cluster
Confirmez que vous souhaitez bien détruire le cluster.
Arrêtez vos serveurs VMM puis réalisez à nouveau un checkpoint.
Insérez l’ISO de Windows Serveur 2012 R2 puis suivez le wizard.
Sélectionnez Upgrade: Install Windows and keep files, settings, and applications.
Figure 7: Upgrade Windows
Réalisez l’upgrade sur tous les noeuds du cluster VMM.
Redémarrez les serveurs et installez les dernières mises à jour de Windows Update.
Checkpoint.
Depuis la console Failover Cluster Manager, recréez le cluster détruit précédemment.
Installez Windows ADK 8.1 sur chaque serveur VMM.

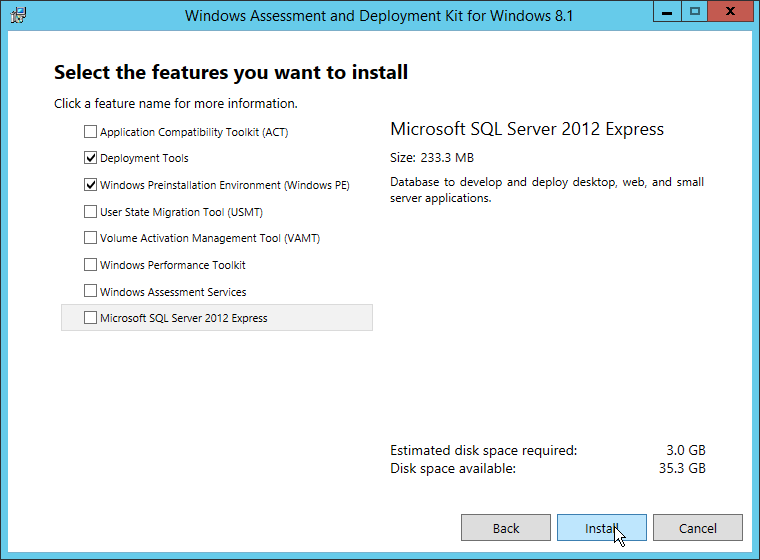

Sélectionnez uniquement Deployment Tools et Windows Preinstallation Environments (Windows PE) et cliquez sur Install.
Figure 8: Windows ADK 8.1
Sur le premier nœud du cluster VMM, insérez l’ISO de SCVMM 2012 R2.
Sur l’écran d’accueil, sélectionnez Install.
Sélectionnez les fonctionnalités VMM management server et VMM Console.
Figure 9: Installer VMM management Server et VMM Console
L’assistant va vous demander si vous souhaitez l’installer en mode haute disponibilité, cliquez sur Yes.
Suivez l’assistant jusqu’à l’écran Database Configuration, entrez toutes les informations de connexion à la base de donnée existante de VMM et sélectionnez Existing database.
Figure 10: Existing Database
Quand vous avez le message The selected database is created by an older version of Virtual Machine Manager. Do you want to upgrade it ? cliquez sur Yes pour mettre à jour la base de données VMM.
Poursuivez l’installation en renseignant les informations relatives à votre environnement (Cluster configuration, service account, library server, ports…) puis cliquez sur Install.
A la fin de l’installation, décochez les cases Check for the lastest Virtual Machine Manager updates et Open the VMM console when this wizard closes.
Installez l’Update Rollup 2 pour le serveur VMM (kb2932926_vmmserver_amd64.msp), et pour sa console (kb2932942_AdminConsole_amd64.msp).
Réalisez la même installation sur tous les autres noeuds du cluster VMM. N’ouvrez pas la console tant que vous n’avez pas lancé le script sql de l’étape 33 !!!

Dans la console SQL Management Studio, connectez vous à l’instance de la base de données VMM et lancez le script suivant:

/* script starts here */
ALTER Procedure [dbo].[prc_RBS_UserRoleSharedObjectRelation_Insert]
(
        @ID uniqueidentifier,
        @ObjectID uniqueidentifier,
        @ObjectType int,
        @RoleID uniqueidentifier,
        @UserOrGroup varbinary (85),
        @ForeignAccount nvarchar (256),
        @IsADGroup bit,
        @ExistingID uniqueidentifier = NULL OUTPUT
)
AS
SET NOCOUNT ON
     SELECT @ExistingID = [ID] FROM [dbo].[tbl_RBS_UserRoleSharedObjectRelation]
     WHERE [ObjectID] = @ObjectID AND [RoleID] = @RoleID
  AND
  -- Select owner OR Select all which matches ForeignAccount or UserOrGroup OR
  -- both ForeignAccount and UserOrGroup is NULL
  (([UserOrGroup] = @UserOrGroup OR [ForeignAccount] = @ForeignAccount) OR
  ([UserOrGroup] IS NULL AND @UserOrGroup IS NULL AND [ForeignAccount] IS NULL AND @ForeignAccount IS NULL))
      /* Ignore duplicate entries */
      IF (@ExistingID IS NULL)
      BEGIN
     INSERT [dbo].[tbl_RBS_UserRoleSharedObjectRelation]
               ([ID]
               ,[ObjectID]
               ,[ObjectType]
               ,[RoleID]
               ,[UserOrGroup]
               ,[ForeignAccount]
               ,[IsADGroup]
               ,[IsOwner]
               )
    VALUES
    (
            @ID,
            @ObjectID,
            @ObjectType,
            @RoleID,
            @UserOrGroup,
            @ForeignAccount,
            @IsADGroup,
            0
    )
      END
SET NOCOUNT OFF
RETURN @@ERROR
GO


ALTER PROCEDURE [dbo].[prc_WLC_IsVHDSharedByAnotherVmOnHost]
    @HostId [uniqueidentifier],
        @VHDId [uniqueidentifier],
    @VMId [uniqueidentifier]
AS
BEGIN
    DECLARE @error int
    SET @error = 0

    SET NOCOUNT ON;

    SELECT TOP 1 1 FROM dbo.[fn_WLC_GetParentChildRelationForVHD](@VHDId) vcr
        JOIN dbo.tbl_WLC_VDrive vd ON
                vcr.VHDId = vd.VHDId
        JOIN dbo.tbl_WLC_VObject vo ON
                vo.ObjectId = vd.ParentId
        JOIN dbo.tbl_WLC_VMInstance vi ON
                vo.ObjectId = vi.VMInstanceId
        WHERE
                vo.HostId = @HostId
        AND
                vo.ObjectId <> @VMId
        AND
                vi.RootVMInstanceId <> @VMId

    SET @error = @@ERROR
    SET NOCOUNT OFF
    RETURN @error
END
GO


IF EXISTS (SELECT * FROM dbo.sysobjects
           WHERE id = OBJECT_ID(N'prc_ADHC_HostDisk_GetByClusterDiskIdAndHostId')
           AND OBJECTPROPERTY(id, N'IsProcedure') = 1)
DROP PROCEDURE dbo.prc_ADHC_HostDisk_GetByClusterDiskIdAndHostId
GO

CREATE PROCEDURE dbo.prc_ADHC_HostDisk_GetByClusterDiskIdAndHostId
(
  @ClusterDiskID guid,
  @HostID guid
)
AS

DECLARE @error int
SET @error = 0

SET NOCOUNT ON

SELECT
 [DiskID],
 [Signature],
 [UniqueID],
 [HostID],
 [LibraryServerID],
 [StArrayID],
 [LastUpdatedDateTime],
 [DeviceID],
 [Index],
 [Capacity],
 [IsPassThroughCapable],
 [IsSanAttached],
 [ClusterDiskID],
 [Location],
 [StorageLUNID],
 [SMLunId],
 [SMLunIdFormat],
 [SMLunIdNamespace],
 [SANType],
 [Bus],
 [Lun],
 [Target],
 [Port],
 [IsVHD],
 [StClassificationId]
FROM dbo.tbl_ADHC_HostDisk
WHERE
[HostID] = @HostID
AND
[ClusterDiskID] = @ClusterDiskID

SELECT @error = @@ERROR

SET NOCOUNT OFF

RETURN @error
GO
/* script ends here */

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

/* script starts here */

ALTER Procedure [dbo].[prc_RBS_UserRoleSharedObjectRelation_Insert]

(

@ID uniqueidentifier,

@ObjectID uniqueidentifier,

@ObjectType int,

@RoleID uniqueidentifier,

@UserOrGroup varbinary (85),

@ForeignAccount nvarchar (256),

@IsADGroup bit,

@ExistingID uniqueidentifier = NULL OUTPUT

)

SET NOCOUNT ON

SELECT @ExistingID = [ID] FROM [dbo].[tbl_RBS_UserRoleSharedObjectRelation]

WHERE [ObjectID] = @ObjectID AND [RoleID] = @RoleID

AND

-- Select owner OR Select all which matches ForeignAccount or UserOrGroup OR

-- both ForeignAccount and UserOrGroup is NULL

(([UserOrGroup] = @UserOrGroup OR [ForeignAccount] = @ForeignAccount) OR

([UserOrGroup] IS NULL AND @UserOrGroup IS NULL AND [ForeignAccount] IS NULL AND @ForeignAccount IS NULL))

/* Ignore duplicate entries */

IF (@ExistingID IS NULL)

BEGIN

INSERT [dbo].[tbl_RBS_UserRoleSharedObjectRelation]

([ID]

,[ObjectID]

,[ObjectType]

,[RoleID]

,[UserOrGroup]

,[ForeignAccount]

,[IsADGroup]

,[IsOwner]

)

VALUES

(

@ID,

@ObjectID,

@ObjectType,

@RoleID,

@UserOrGroup,

@ForeignAccount,

@IsADGroup,

)

END

SET NOCOUNT OFF

RETURN @@ERROR

ALTER PROCEDURE [dbo].[prc_WLC_IsVHDSharedByAnotherVmOnHost]

@HostId [uniqueidentifier],

@VHDId [uniqueidentifier],

@VMId [uniqueidentifier]

BEGIN

DECLARE @error int

SET @error = 0

SET NOCOUNT ON;

SELECT TOP 1 1 FROM dbo.[fn_WLC_GetParentChildRelationForVHD](@VHDId) vcr

JOIN dbo.tbl_WLC_VDrive vd ON

vcr.VHDId = vd.VHDId

JOIN dbo.tbl_WLC_VObject vo ON

vo.ObjectId = vd.ParentId

JOIN dbo.tbl_WLC_VMInstance vi ON

vo.ObjectId = vi.VMInstanceId

WHERE

vo.HostId = @HostId

AND

vo.ObjectId <> @VMId

AND

vi.RootVMInstanceId <> @VMId

SET @error = @@ERROR

SET NOCOUNT OFF

RETURN @error

END

IF EXISTS (SELECT * FROM dbo.sysobjects

WHERE id = OBJECT_ID(N'prc_ADHC_HostDisk_GetByClusterDiskIdAndHostId')

AND OBJECTPROPERTY(id, N'IsProcedure') = 1)

DROP PROCEDURE dbo.prc_ADHC_HostDisk_GetByClusterDiskIdAndHostId

CREATE PROCEDURE dbo.prc_ADHC_HostDisk_GetByClusterDiskIdAndHostId

(

@ClusterDiskID guid,

@HostID guid

)

DECLARE @error int

SET @error = 0

SET NOCOUNT ON

SELECT

[DiskID],

[Signature],

[UniqueID],

[HostID],

[LibraryServerID],

[StArrayID],

[LastUpdatedDateTime],

[DeviceID],

[Index],

[Capacity],

[IsPassThroughCapable],

[IsSanAttached],

[ClusterDiskID],

[Location],

[StorageLUNID],

[SMLunId],

[SMLunIdFormat],

[SMLunIdNamespace],

[SANType],

[Bus],

[Lun],

[Target],

[Port],

[IsVHD],

[StClassificationId]

FROM dbo.tbl_ADHC_HostDisk

WHERE

[HostID] = @HostID

AND

[ClusterDiskID] = @ClusterDiskID

SELECT @error = @@ERROR

SET NOCOUNT OFF

RETURN @error

/* script ends here */

Vérifiez que l’Update Rollup 2 est bien installé en vérifiant la version des DLL modifiées par cette mise à jour dans C:\Program Files\Microsoft System Center 2012 R2\Virtual Machine Manager\bin. Elles doivent être en version 3.2.7634.0.
Figure 11: Version des DLL en Update Rollup 2

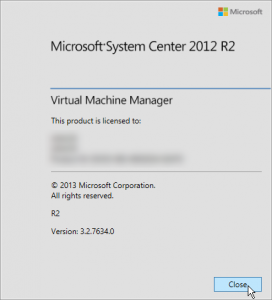

Ouvrez la console et vérifiez sa version.
Figure 12: Version de la console VMM

Dans l’onglet Fabric, tous les noeuds doivent normalement être dans l’état Needs Attention. Pour mettre à jour l’agent VMM sur tous les serveurs Hyper-V, lancez le script suivant:

Ipmo virtualmachinemanager
$Hosts = Get-VMMManagedComputer | ?{$_.AgentVersion -ne "3.2.7634.0" -and $_.RoleString -eq "Host"}
$runAsAccount = Get-SCRunAsAccount -Name "VMM Runas Account"
foreach ($VMHost in $Hosts) { Update-VMMManagedComputer -VMMManagedComputer $VMHost.Name -Credential $runAsAccount -RunAsynchronously}

Ipmo virtualmachinemanager

$Hosts = Get-VMMManagedComputer | ?{$_.AgentVersion -ne "3.2.7634.0" -and $_.RoleString -eq "Host"}

$runAsAccount = Get-SCRunAsAccount -Name "VMM Runas Account"

foreach ($VMHost in $Hosts) { Update-VMMManagedComputer -VMMManagedComputer $VMHost.Name -Credential $runAsAccount -RunAsynchronously}

Dans l’onglet Fabric, cliquez sur Networking puis Logical Network, puis dans le bandeau, sélectionnez Hosts.
Figure 13: Network > Hosts
Pour tous les serveurs Hyper-V qui ne sont pas Fully Compliant, faites un clic-droit et sélectionnez Remediate.
Enfin ajoutez vos serveurs vCenter Server et vos serveurs ESXi.
Si vous avez installé AppController, mettez à jour immédiatement ce serveur, il doit être systématiquement dans la même version que SCVMM !
Laissez tourner votre installation une semaine avant de supprimer les checkpoints, si cela ne fait pas partis d’un processus automatisé.

La procédure est un peu longue et doit être suivie scrupuleusement pour éviter tout problème (prévoir 1 journée de travail si vous avez tout documenté correctement).

2012 R2, 2012 SP1, SCVMM, upgrade

NetApp: Convertir une Lun en un VHDX Activation automatique des VM sur Hyper-V 2012 R2

Upgrade de SCVMM 2012 SP1 à SCVMM 2012 R2

Prérequis

Suite System Center

Sources

Documentation

Backups

Procédure:

Laisser un commentaire Annuler la réponse.
